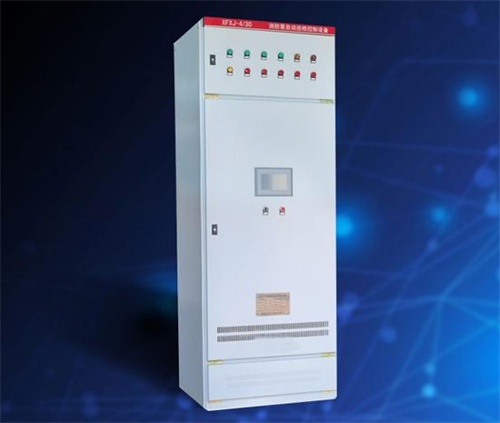

巡檢柜
巡檢柜
產品概述
a) ZG-XFXJ-（）型消防自動巡檢控制設備是我公司近年來研制開發的新型電控產品，本產品主要用于企事業單位消防系統消防水泵、消防風機的日常巡回檢測，產品采用可編程序控制器、變頻調速器，應用人機界面等控制技術，實現了消防水泵、消防風機的自動巡回檢測，通過自動巡檢，使消防水泵、消防風機長期保持在可靠的運行狀態。
b) 設備名稱：消防水泵自動巡檢控制設備
C) 規格型號：ZG-XFXJ-10
d) 型號組成及內容：ZG—XFXJ—10—（）中貴電氣 消防巡檢柜 檢最大回路數 巡檢水泵的最大功率
e) 使用環境：
環境溫度：-10~+40C
環境濕度：0~9%且無結露
環境中不含腐蝕、油性、灰塵及可燃性氣體通風良好、避免陽光直接照射
規格范圍：
額定電壓：三相五線制380V
額定電流：AC 20-250A
巡檢最大功率：?jiǎn)闻_水泵160KW（特殊可定做）
巡檢回路：按要求
巡檢周期：24小時
單泵巡檢時間：10分鐘（可根據用戶要求設定）
控制方式：系統采用PLC控制，通過觸摸屏進行數據設定，觸摸屏界面顯示巡檢運行參數，可以實現手動/自動巡檢操作，界面采用中文菜單并具有記憶功能，完成對故障時的參數記憶。
產品特點
a) 消防泵巡檢控制柜主要由總電源自動斷路器、變頻調速器、交流接觸器、可編程序控制器、小型繼電器、觸摸屏等電器元件組成，變頻調速器輸出頻率設定為10周低頻頻率，觸摸屏用來設定消防水泵的巡檢周期和時間，在可編程序控制器的控制下，變頻調速器經交流接觸器分別對被檢測的消防水泵低頻供電，使消防水泵、消防風機按設定的周期低速運行，達到巡廻檢測的目的。當火警發生時，可編程序控制器接到消防命令，巡檢柜自動瞬時停止工作，同時發出信號，啟動消防配電柜給消防水泵、消防風機供電，實現滅火的功能。
( b) 巡檢柜面板設有數字電流表、巡檢信號燈、手動/自動選擇開關、電笛解除按鈕和緊急停止按鈕，正常情況下手動/自動選擇開關設置在自動位置，巡檢柜按觸摸屏設定的周期和時間運行；也可以在手動狀態下分別巡檢單臺水泵、風機。
( c) 巡檢設備具有過電流、過電壓、欠電壓、缺相等保護功能，并設有過流故障信號燈，發生故障時巡檢柜發出聲光報警信號，觸摸屏顯示具體故障水泵、風機的位置。
( d) 巡檢柜采用小型觸摸屏進行數據設定，通過界面顯示巡檢運行參數，操作采用中文菜單并具有數據記憶功能，完成對故障時的瞬態參數記憶。
產品優點
1．巡檢時發生消防會(huì )立即停止巡檢，瞬時啟動消防泵。
2．功能齊全可完成消防主回路及消防水泵、消防風機的低速無壓巡檢。
3．具有過電壓、過電流、短路、缺相等保護。
4．巡檢時發生故障自動巡檢裝置會(huì )發生聲光報警，具有數據記憶功能可完成對故障時的瞬態參數記憶，便于維修、分析。
5．可通過界面顯示巡檢運行參數。（自選）
6．具有上位電話報警功能。（自選）
7．設備預留RS485通信接口，可完成對樓宇自控的運行狀態遠傳。（自選）
8．具有巡檢時故障參數打印功能。（自選）
技術特性
( a) 額定電壓：3相380V
( b) 額定電流：AC250A
( c) 巡檢最大功率：?jiǎn)闻_水泵160KW
( d) 巡檢回路：最多10回路（特殊要求可以定制）
( e) 巡檢周期：24小時，單泵巡檢時間：10分鐘（巡檢周期和時間可根據需要設置）
尺寸、重量
( a) 外形尺寸：?jiǎn)喂?000X800X2000(寬X厚X高)
( b) 重量：不大于600KG
